見落としやすい部分も正確にチェック。
お客様の回路図が意図通りに正しく接続ができているか、
確認のお手伝いをいたします。

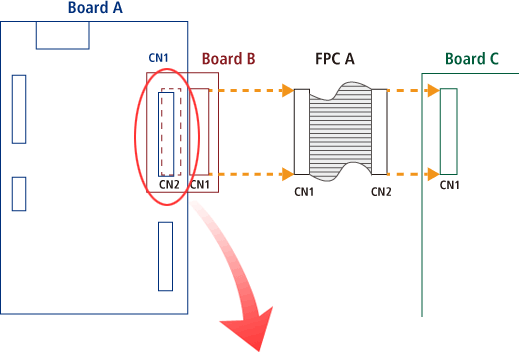

基板間をBtoBやFPCなどで接続する場合、当然ですが、配置指示、回路図、部品表、CAD上の部品ライブラリのPin順、配置が全て正しい必要があります。 実際のパターンレイアウトの内容も踏まえて、意図通りに正しく基板間接続ができるか、確認のお手伝いをいたします。
「回路設計」、「コネクタ向きの指示」は全てお客様より

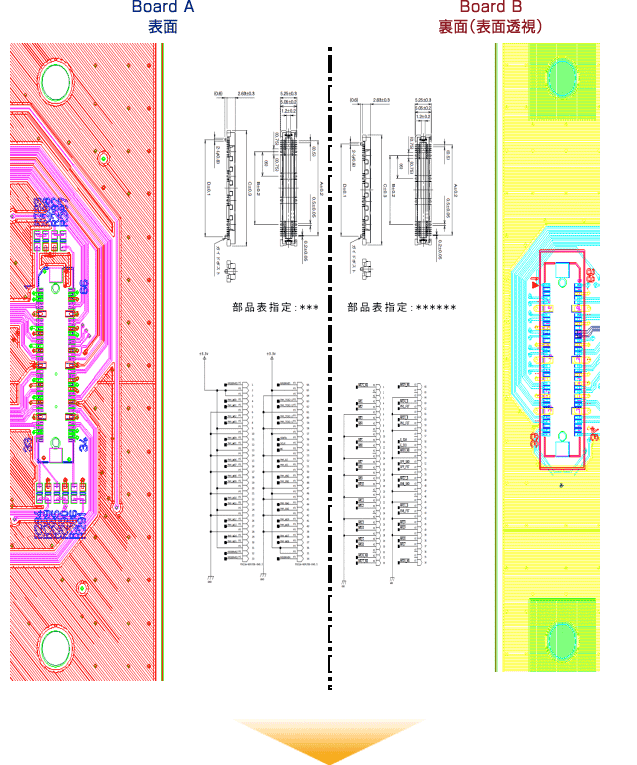

アートワーク完了後、お客様からご提示いただいた「回路図、配置指示、コネクタの1番ピン向き、部品型番」とアートワークを入念に確認
● 配置指示、回路図、CAD上の部品ライブラリのPin順、配置…問題なし
● Board Bの部品番号指定に間違いあり。
● ヘッダーをレセプタクルに変更、要アートワーク修正。
