回路設計サポート

電源回路設計

負荷電流、ノイズ、熱など様々な状況を精査して、最適な電源システムを設計

電源回路設計のほか、部品の選定や周辺回路設計、既存回路の見直しまで
電源システム全般をお任せいただくことが可能です。

電源回路設計

部品選定周辺回路設計

既存回路の見直し

● 入力電圧
● 負荷電流見積
● 電流容量、許容損失
● 要求信号品質(ノイズ、電圧値)
● 基板面積
● 熱
● 複数電源のタイミング制御
(IC間、IC内。他電源出力でのon/off、ソフトスタート、マイコン制御など)
● DIGI/ANA、高品質が要求されるブロックの分離

上記の観点から、電源システムとしての設計

● DC/DCコンバータなのか、LDOなのか、電源モジュールなのか
● どの電圧から電圧を生成して、制御はどうするのか
● 電源ICは何が最適か

● ノイズ対策(ノイズ抑制部品をスタンバイする等)
● 発振対策(位相補償用部品をスタンバイする等)
● 配線での電圧Drop考慮(電流、部品配置・配線幅から判断して出力電圧はどうするべきか等)
● 部品のばらつき(電圧要求仕様に対して、ばらつきワーストで問題ないか等)
● 部品の温度特性(低温でも発振マージンは十分な見通しか等)

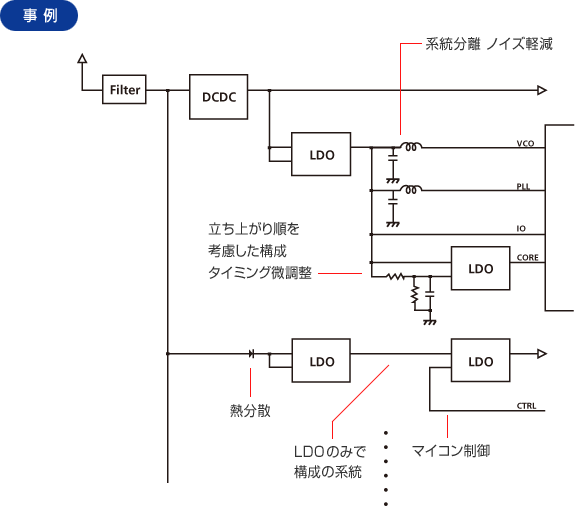

事例
